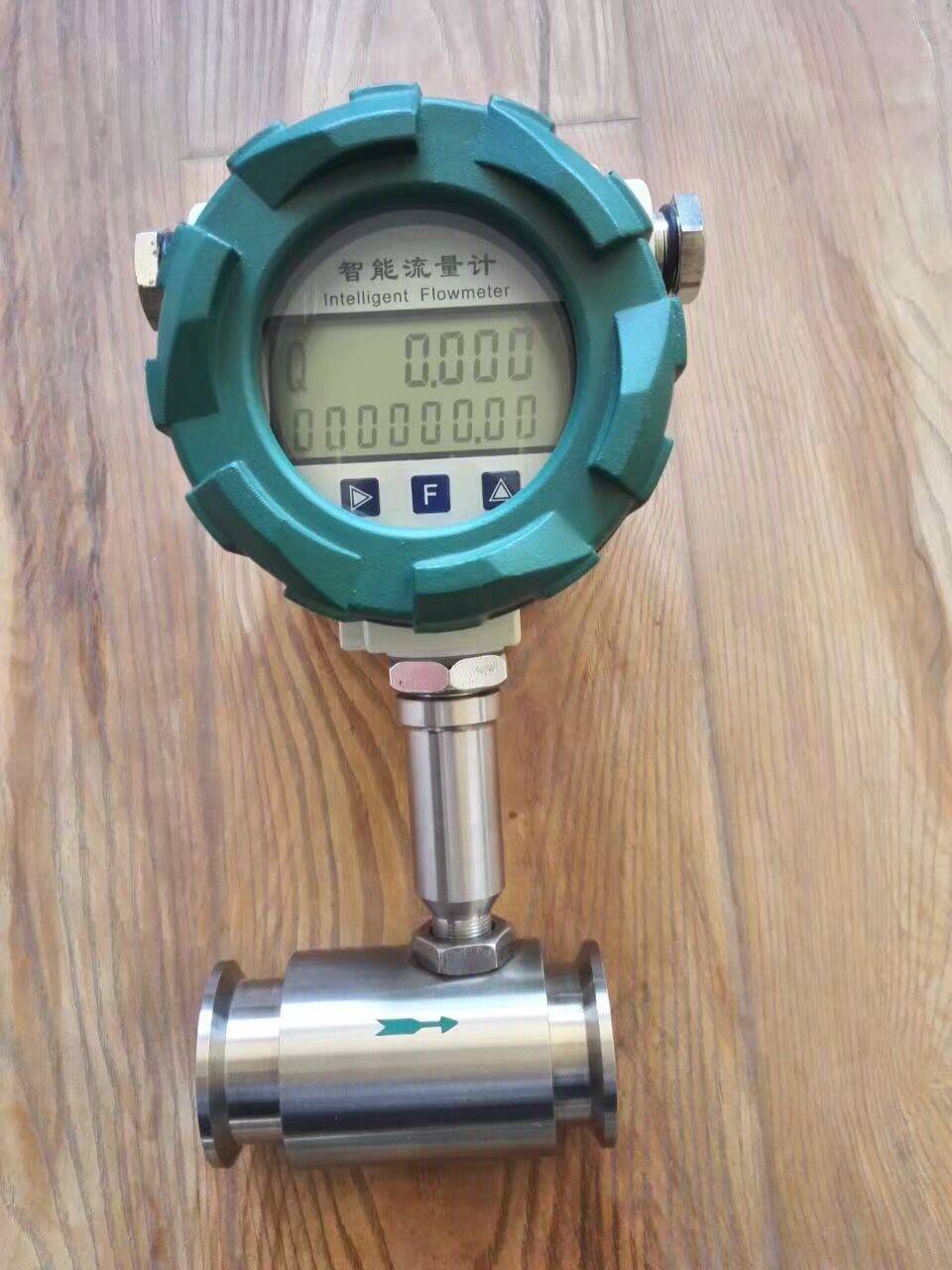

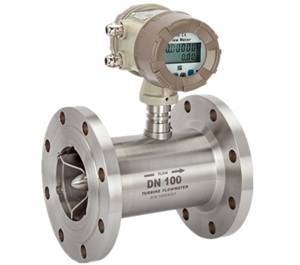

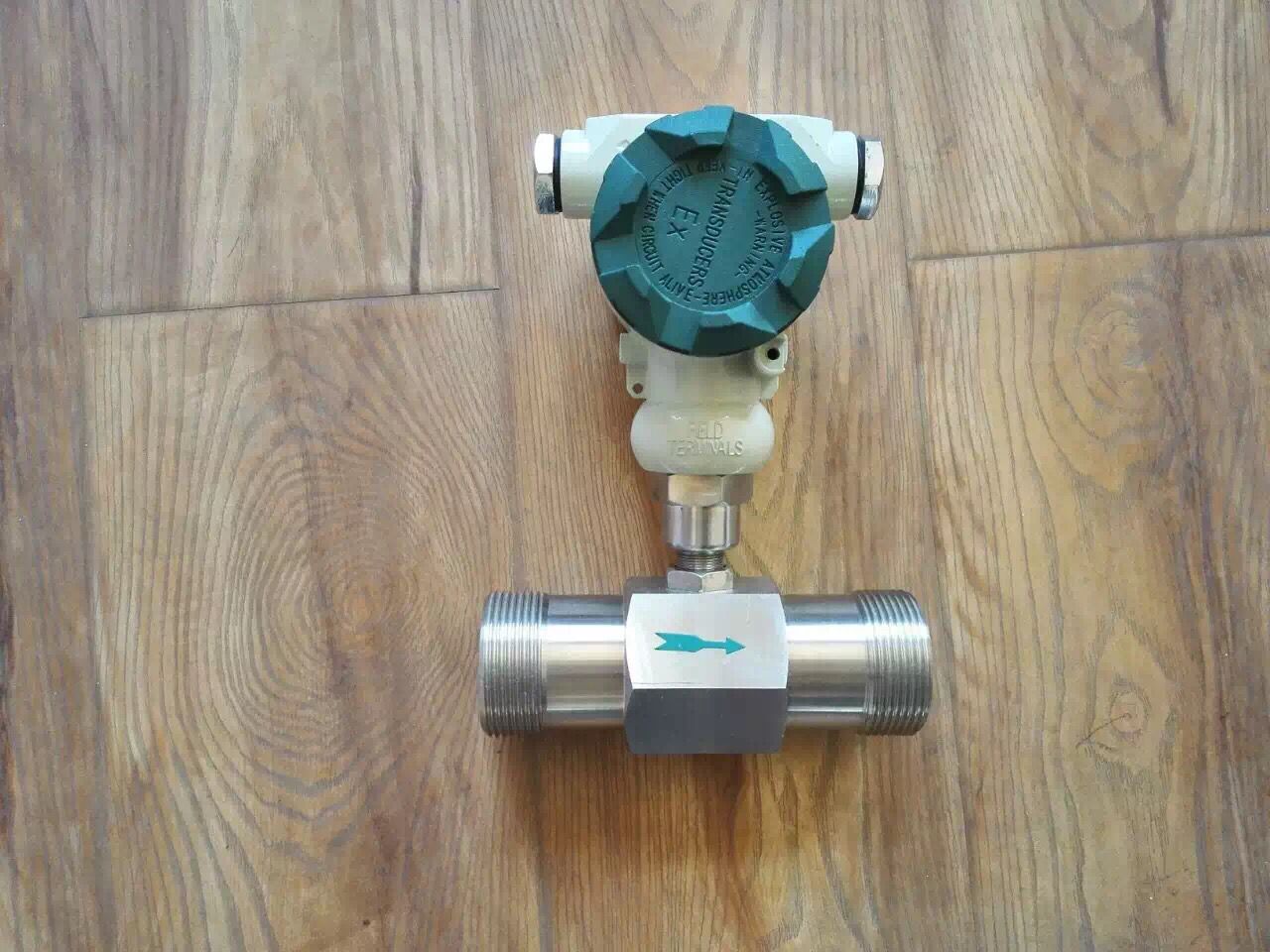

ZQ-LWGY液體渦輪流量計

產品特點：

液體渦輪流量計是速度式流量計中的主要種類,當被測流體流過液體渦輪流量計傳感器時，在流體的作用下，葉輪受力旋轉，其轉速與管道平均流速成正比，同時，葉片周期性地切割電磁鐵產生的磁力線，改變線圈的磁通量，根據電磁感應原理，在線圈內將感應出脈動的電勢信號，即電脈沖信號，此電脈動信號的頻率與被測流體的流量成正比。

產品應用：廣泛應用于石油、有機液體、無機液、液化氣、天然氣和低溫流體等。

在線咨詢訂購熱線：0517-86899533

一．產品概述

ZQ-LWGY液體渦輪流量計是江蘇中企自動化儀表有限公司采用先進的超低功耗單片微機技術的渦輪流量傳感器與顯示積算一體化的智能儀表，采用雙排液晶現場顯示，具有機構緊湊、讀數直觀清晰、可靠性高、不受外界電源干擾、抗雷擊、成本低等明顯優點。儀表具備儀表系數三點修正，智能補償儀表系數非線性，并可進行現場修正。高清晰液晶顯示器同時顯示瞬時流量（4位有效數字）及累積流量（8位有效數字，帶清零功能）。所有有效數據掉電后保持10年不丟。該類渦輪流量計均為防爆產品，防爆等級為：ExdIIBT6。
該類渦輪流量計按照供電方式、是否具備遠傳信號輸出可分為
LWGY-□B型和LWGY-□C型。
LWGY-□B型：供電電源采用3.2V10AH鋰電池（可連續運行4年以上）； 無信號輸出功能。
LWGY-□C型：供電電源采用24VDC外供電，輸出4-20mA標準兩線制電流信號，并可根據不同的現場需要，可增加RS485或HART通訊。
二．液體渦輪流量計產品特點
n          高精確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；
n          重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可獲得高的精確度，在貿易結算中是優先選用的流量計；
n          具備儀表系數三點修正，智能補償儀表系數非線性，并可進行現場修正；
n          所有有效數據掉電后保持10年不丟；
n          范圍度寬，中大口徑可達1:20，小口徑為1:10；
n          結構緊湊輕巧，安裝維護方便，流通能力大；
n          適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
n          專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等
n          可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便；

三．基本參數與技術性能

技術性能：表1


儀表口徑及連接方式
4、6、10、15、20、25、32、40采用螺紋連接
（15、20、25、32、40）50、65、80、100、125、150、200采用法蘭連接
精度等級
±0.5%R
量程比
1:10；1:15；1:20
儀表材質
304不銹鋼、316（L）不銹鋼等
被測介質溫度（℃）
-20～＋120℃
環境條件
溫度－10～+55℃，相對濕度5%～90%，大氣壓力86～106Kpa
輸出信號
4-20mADC電流信號（LWGY-□C型）
供電電源
LWGY-□B型：自帶鋰電池供電（可連續使用3年）；LWGY-□C型：+24VDC
信號傳輸線
2×0.3（二線制）
傳輸距離
≤1000m
信號線接口
內螺紋M20×1.5（LWGY-□C型）
防爆等級
ExdIIBT6
防護等級
IP65

四.產品測量范圍及工作壓力：表2


儀表口徑
正常流量范圍（m3/h）
擴展流量范圍（m3/h）
常規耐受壓力（MPa）
特制耐壓等級（MPa）（法蘭連接方式）
DN 4
0.04～0.25
0.04～0.4
6.3
12、16、25
DN 6
0.1～0.6
0.06～0.6
6.3
12、16、25
DN 10
0.2～1.2
0.15～1.5
6.3
12、16、25
DN 15
0.6～6
0.4～8
6.3、2.5（法蘭）
4.0、6.3、12、16、25
DN 20
0.8～8
0.45～9
6.3、2.5（法蘭）
4.0、6.3、12、16、25
DN 25
1～10
0.5～10
6.3、2.5（法蘭）
4.0、6.3、12、16、25
DN 32
1.5～15
0.8～15
6.3、2.5（法蘭）
4.0、6.3、12、16、25
DN 40
2～20
1～20
6.3、2.5（法蘭）
4.0、6.3、12、16、25
DN 50
4～40
2～40
2.5
4.0、6.3、12、16、25
DN 65
7～70
4～70
2.5
4.0、6.3、12、16、25
DN 80
10～100
5～100
2.5
4.0、6.3、12、16、25
DN 100
20～200
10～200
2.5
4.0、6.3、12、16、25
DN 125
25～250
13～250
1.6
2.5、4.0
DN 150
30～300
15～300
1.6
2.5、4.0
DN 200
80～800
40～800
1.6
2.5、4.0

表3




公稱通徑
（mm）
L(mm)
H(mm)
G
Lˊ(mm)
D(mm)
d(mm)
孔數
LWGY-4
4
275
145
G1/2
215



LWGY-6
6
275
145
G1/2
215



LWGY-10
10
455
165
G1/2
350



LWGY-15
15
75
173
G1

Ф65
Ф14
4

LWGY-25
LWGY-32

25
32

100
140
180

G5/4
G2

Ф85
Ф100
Ф14
4
LWGY-40
40
140
178
G2

Ф14

4
LWGY-50
50
150
252


Ф125
Ф18
4
LWGY-80
80
200
287


Ф160
Ф18
8
LWGY-100
100
220
322


Ф180
Ф18
8
LWGY-150
150
300
367


Ф250
Ф25
8
LWGY-200
200
360
415


Ф295
Ф23
12

五．產品選型譜表

型    號
說    明
ZQ-LWGY─
□
/□
/□
/□
/□
/□
/□
公
稱
通
徑
4






4mm，標準量程0.04～0.25m3/h，寬量程為0.04～0.4m3/h
6
6mm，標準量程0.1～0.6m3/h，寬量輪為0.06～0.6m3/h
10
10mm，標準量程0.2～1.2m3/h，寬量程為0.15～1.5m3/h
15
15mm，標準量程0.6～6m3/h寬量程為0.4～8m3/h
20
20mm，標準量程0.8～8m3/h，寬量程為0.4～8m3/h
25
25mm，標準量程1～10m3/h，寬量程為0.5～10m3/h
32
32mm，標準量程1.5～15m3/h，寬量程為0.8～15m3/h
40
40mm，標準量程2～20m3/h，寬量程為1～20m3/h
50
50mm，標準量程4～40m3/h，寬量程為2～40m3/h
65
65mm，標準量程7～70m3/h，寬量程為4～70m3/h
80
80mm，標準量程10～100m3/h，寬量程為5～100m3/h
100
100mm，標準量程20～200m3/h，寬量程為10～200m3/h
125
125mm，標準量程25～250m3/h，寬量程為13～250m3/h
150
150mm，標準量程30～300m3/h，寬量程為15～300m3/h
200
200mm，標準量程80～800m3/h，寬量程為40～800m3/h
類型
B
電池供電現場顯示型
C
現場顯示/4～20mA 兩線制電流輸出
C1
現場顯示/RS485通訊協議
C2
現場顯示/HART通訊協議
精度等級
05
精度0.5級
10
精度1.0級
渦 輪
類 型
W
寬量程渦輪
S
標準渦輪
材 質
S
304不銹鋼
L
316（L）不銹鋼
防爆
E
防爆型 （防爆等級：ExdⅡBT6）
壓力等級
N
常規   （參照表2）
H(x)
高壓   （參照表2）

六、產品分類

產品圖片

儀表型號

LWGYS-N

LWGYS-A

LWGYS-B

LWGYS-C

信號輸出

脈沖

4-20mA

無

4-20mA/脈沖

供電電源

+24VDC±15%

+24VDC±15%

24VDC±15%

24VDC±15%

鋰電池

24VDC±15%

精度等級

1.0～0.5級

1.0～0.5級

1.0～0.5級

測量范圍

標準量程

標準量程

標準量程或擴展量程

顯示器

無

無

有

通訊接口

無

無

無

可選RS485

通訊協議

無

無

無

Moubus HART

儀表材質

不銹鋼

不銹鋼

不銹鋼

防爆等級

無

ExdIIBT6或ExiaIICT4

ExdIIBT6或ExiaIICT4

防護等級

IP60

IP65

IP65

整機功耗

< 1W

< 1W

< 1W

儀表通經

DN4～DN250

DN4～DN250

DN4～DN250

介質溫度

-20℃～120℃

-20℃～120℃

-20℃～120℃

環境溫度

-30℃～60℃

-30℃～60℃

-30℃～60℃
