利用電磁流量計來測量空調冷凍水的案例分析
分享
加入收藏(1)停止供冷但冷凍水管道內仍然充滿水
在供冷系統中，能源公司一般以水為冷媒向用戶提供冷量。這些冷媒除了淡水、鹽水之外，有時也采用淡水和酒精的混合物以及乙二醇等，以滿足不同溫度等級的需 要。在以空調目的供冷系統中，一般采用淡水，供水溫度常取5-6℃。這些淡水均經加藥處理，防止水中的氧對鋼管內壁產生腐蝕。
在冬令季節，雖已停止供冷，管內淡水停止循環，但仍讓淡水充滿管道，防止空氣侵入管道，導致管道內壁生銹。
(2)電磁流量計對空管的適應能力
現在現場使用的電磁流量計，絕大多數空管適應能力均不佳，即不允許測量管空管，因為測量管一旦空管，電極暴露在空氣中，就會因信號源內阻特別大而感應勵磁線圈的干擾，導致流量示值升到滿度。
本例中，電磁流量計指滿度也應是由測量管空管所引起。
(3)為什么會出現空管
空調冷凍水系統平時應充滿水，但因該賓館設備檢修，將水放空，檢修完畢又忘了開閥進水，從而出現空管。
(1)空管檢測與空管置零

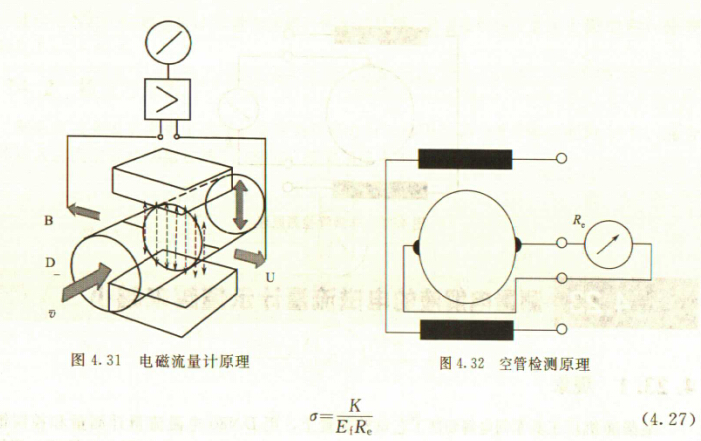

電磁流量計是專為測量導電液體的體積流量而設計的。測量原理是基于法拉第電磁感應定律。按照該定律，導電流體通過磁場作切割磁力線運動時，在垂直于磁場及流速的方向上產生感應電動勢，此電動勢由4.14節中的式4.24)給出。其原理如圖4.31所示。
多年以來人們在尋找空管檢測和空管置零的方法。
圖4.32所示是一個國外公司已成功運用的方法
這一方法是基于電導率測量。在圖4.32中，兩電極之間的電阻可用式(4.26)表示:
式中: Re—電極間電阻;
K—常數;
Ef—電極系數(與電極面積和測量管內徑有關);
q—電導率.
從式(4.26)可得式(4.27):
式中符號意義與式(4.26)相同。
對于自來水以及酸、堿溶液等，滿管時Re約為1OΩ-1kΩ，而空管時，液位低于電極，原理上Re為無窮大。由于兩個電極之間導管內壁可能潮濕，實際上Re只為有限的阻值，
但比正常操作時的電阻值大得多。一般判定是否空管的Re值取正常操作時電阻值的3倍。
儀表一旦判定導管為空管，儀表中的單片機即采取兩項措施，其一是使輸出置零，其二是發出空管報警信號，從而杜絕空管時的錯誤計量或錯誤控制。
(2)空管指滿度與安全
空管指滿度是電磁流量計所一大缺陷，容易給人以錯覺。尤其是在流量計輸出信號用于自動調節時，此錯覺易使調節閥跑到上限位置，所以應注意安全。
(3)非滿管檢測
電磁流量計是速度式流量計中的一種。它給出的信號其實是流過測量管的液體平均流速，在測量管內液體充滿的情況下，式(4.28)成立:
式中，qv—體積流量;
A—測量管流通截面積;
v—平均流速。
但若有非滿管的情況存在，由于導管截面積的一部分被氣體占據，以致液體實際流通截面積比A小，zui后導致流量示值偏高。
電磁流量計大量應用于供水和給排水，水在水平管內流動，常因水溫變化而析出氣體，并聚集在水平管道的頂部。如果電磁流量計測量管的頂部也存有氣體，儀表的高精度特性就會大打折扣，因此非滿管檢測很早以前就已作為研究者的課題。
非滿管檢測也是基于電導率檢側的方法。在圖4.33所示的電磁流量傳感器中，增加了一個(或一對)非滿管檢測電極。當導管內液體滿管時，頂部電極與其他電
極之間的電阻值很小;而當存在非滿管情況時，頂部電極與導電液體之間有氣體阻隔，所以電極電阻顯著增大，從而做出非滿管判斷。
電磁流量計出現非滿管情況，處理方法一般是在流量測量管上游管道的頂部設置排氣閥。
