雷達液位計是基于時間行程原理的測量?jī)x表，探頭發出的雷達波以光速運行，當雷達波遇到液面時反射回來被儀表內的接收器接收，并將距離信號轉化為物位信號。雷達液位計可以分為脈沖雷達液位計和導波雷達液位計兩大類，導波雷達液位計又有纜式導波雷達和桿式導波雷達之分。

脈沖雷達液位計

定義

    脈沖雷達液位計測量液位時從微處理器控制電路產生一個6.3GHz脈沖通過傳感器表面發射出來。該脈沖信號碰到被測流體表面后反射回到天線的時間經過微處理器轉換成比例與液位高度的電流信號輸出。脈沖雷達采用高頻、窄脈沖對微波源信號進行調制，以波束的形式發射固定頻率（即載波頻率）的脈沖波，在介質表面反射后由接收器接收，脈沖的時間行程決定了由發射天線至介質表面的距離。

應用

    脈沖雷達液位計可應用于水液、酸堿、漿料儲罐，固體顆粒，小型儲油罐，各類導電、非導電介質，腐蝕性介質。如漿狀液體，乳劑等化學溶劑，生物科技和制藥，食品和飲料等場合。

優點

• 可測量高70米量程，3毫米誤差，而不受溫度、粉塵、蒸汽的影響，是同類產品的佼佼者；
• 適用范圍廣，可用于儲油罐區、瀝青儲罐、石油液化氣、反應釜、石化業污水罐及鋼鐵業高爐鋼水的連續料位測量。在釀酒、食品業制藥業等領域中也廣泛使用；
• 一體化結構，非接觸式喇叭；
• 可通過人性化的按鍵，HART協議及操作視窗對儀表進行設定、編輯，先進多功能的軟件可削除攪拌器或其他障礙的干擾。

缺點

• 數經濟型的脈沖微波物位計都采用5.8Hz或6.3GHz的微波頻率，其輻射角較大（約30度），容易在容器壁或內部 結構上產生干擾回波。雖然加大喇叭天線尺寸可稍微減少發射角度，但體積增大，使用不便；
• 當液面出現波動和泡沫時，情況就變得更復雜，信號散射脫離傳播途徑或吸收大部分能量，從而使返回到雷達液面計接受天線的信號更加弱小或無信號返回；
• 當儲罐中有攪拌器管道等障礙物時，這些障礙物也會反射電磁波信號，從而產生虛假的液位信號。

導波雷達液位計

定義

    導波雷達液位計是依據時域反射原理為基礎的雷達液位計，雷達液位計的電磁脈沖以光速沿鋼纜或探棒傳播，當遇到被測介質表面時，雷達液位計的部分脈沖被反射形成回波并沿相同路徑返回到脈沖發射裝置，發射裝置與被測介質表面的距離同脈沖在其間的傳播時間成正比，經計算得出液位高度。

應用

    導波雷達液位計應用 于水液儲罐、酸堿儲罐、固體顆粒、小型儲油罐。各類導電、非導電介質、腐蝕性介質。如煤倉、油罐、酸罐等?？梢詼y(cè)量介電常數等于1.4的任何介質，一般用于測量粘度≤500cst而且不容易產生粘附的介質。

優點

1. 對蒸汽和泡沫有很強的抑制能力，測量不受影響；
2. 不受液體密度，固體物料的疏松程度、溫度、加料時的粉塵的影響；
3. 低維護、高性能、高精度、高可靠性，使用壽命長。

缺點

1. 導波雷達物位計屬于接觸式雷達，如果有的下場對衛生性要求比較高的場合無法應用。
2. 粘稠的介質容易出現掛料，導致測量誤差很大。
3. 導波雷達物位計只有液位計處于頂部盲區和底部盲區之間時，才能保證罐內液位的可靠測量。
4. 導波雷達液位計對于安裝空間有一定的要求，需要注意介質的介電常數，并依據介電常數的大小選擇適合的型號。

相關產品

    不管是脈沖雷達液位計還是導波而雷達液位計安裝時都需要對儲罐進行開孔，的外測液位計屬于的非接觸式測量，安裝不需要停產作業，不需要對儲罐開孔，其精度同樣可以達到雷達液位計的測量精度。更多外貼式液位計特點 點擊進入》》》

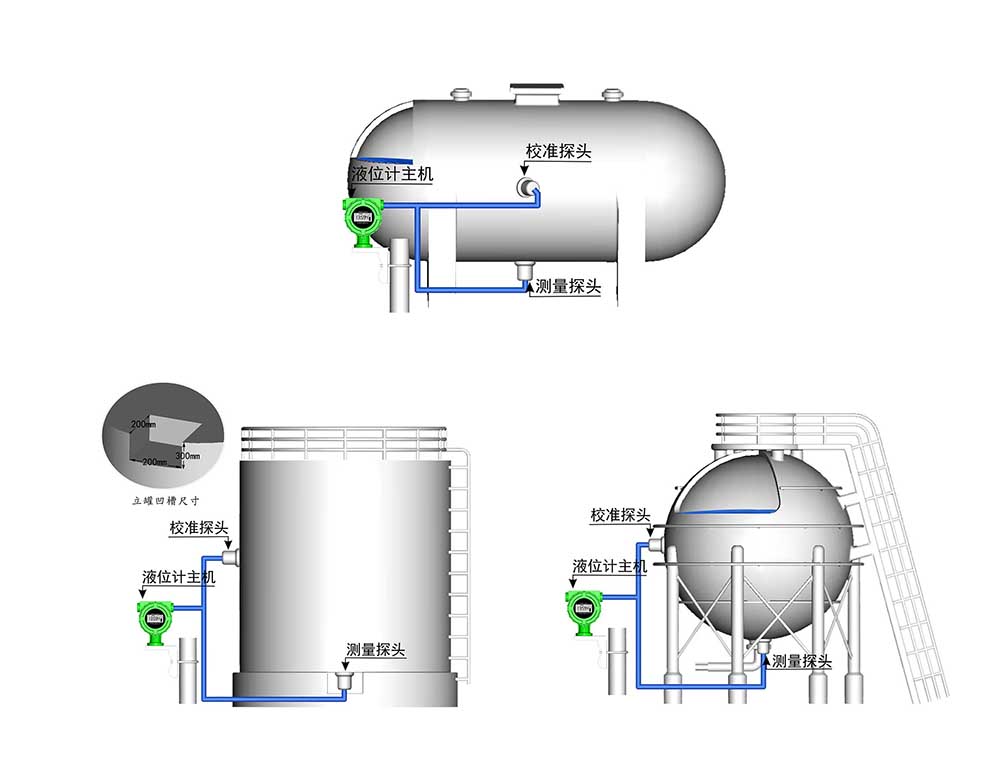

外貼式液位計安裝示意圖
