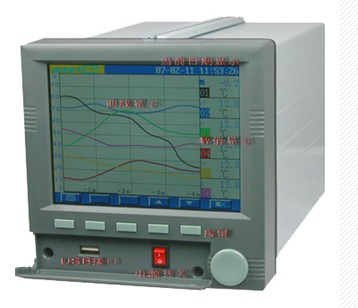

ZQ-3000 無紙記錄儀
產品特點：
記錄在儀器內部的存儲數據，通過運算、模擬后顯示在液晶屏/數碼管。常用顯示用液晶屏比較廣泛。在液晶屏屏幕上，可以顯示數字顯示、棒圖顯示、曲線顯示、報警列表等。
產品應用：應用場合為:冶金、石油、化工、建材、造紙、食品、制藥、大專院校、生物科研、熱處理和水處理等各種工業現場。
在線咨詢訂購熱線：0517-86899533
.jpg)
一、概述
ZQ-3000 四十通道彩色無紙記錄儀(288×288mm)是的產品，它具有40路輸入，可輸入標準電流、標準 電壓、頻率、毫伏、熱電 偶、熱電阻等信號。具有傳感器隔離配電輸出、繼電器報警輸出、變送輸出、流量積算、溫壓補償、歷史數據轉存、打印以及遠程通訊功能。二、四十通道彩色無紙記錄儀主要特點
◇進口SHARP 10.4英寸640×480點陣TFT高亮度彩色圖形液晶顯示屏，CCFL背光、畫面清晰、色彩絢麗、寬視角；◇屏幕亮度可以自由調節；
◇采用高速、高性能32位ARM微處理器，畫面響應時間小于0.5秒，可同時實現40路信號的檢測、記錄、顯示和報警
◇采用大規模集成電器，國際名廠元器件精心設計；
◇32位大容量FLASH閃存芯片存貯歷史數據，掉電永不丟失數據；
◇全隔離輸入，可輸入多種信號，無需跳線，通過軟件組態即可；
◇工程量顯示數值范圍寬，可顯示5位數值：-9999～19999；
◇支持真空度科學計數法顯示；
◇曲線顯示可以自由組合，自定義曲線顏色；
◇曲線走紙方式可設定橫向或縱向；
◇中文菜單組態、顯示工程位號，工程單位。軟件密碼鎖保證用戶組態安全；
◇內置國標二級字庫（6500漢字），使用T6拼音輸入法，自由輸入位號和單位；
◇報警顯示，同時指示各路通道的下下限、下限、上限、上上限報警?？梢杂涗泎ui近的15條報警信息；
◇使用USB接口轉存和備份歷史記錄，支持128M、256M、512M優盤；
◇標準串行通訊接口：RS-485和RS-232C；
◇10M Ethernet標準RJ45接口；
◇標準Modbus TRU通訊協議，除支持本公司的ScanX數據管理軟件外，還支持iFIX、組態王、MCGS、PCAuto等流行組態軟件，無需專用驅動。
◇可外接微型打印機支持手動打印、定時自動打印，滿足用戶現場打印的需要；
◇集成硬件實時時鐘，掉電情況下時鐘也能準確運行；
◇開關電源，85VAC-265VAC范圍內正常工作；
◇提供變送器+24VDC隔離配電；
◇金屬外殼，允許在惡劣的環境下使用。
三、四十通道彩色無紙記錄儀主要技術指標
◇輸入種類及測量量程、精度：| 輸入種類 | 量程 | 測量量程 | 精度 | |
| DVC | 0~20mV | -9999~19999 | ±0.2% | |
| 0~100mV | -9999~19999 | ±0.2% | ||
| 0~5V | -9999~19999 | ±0.2% | ||
| 1~5V | -9999~19999 | ±0.2% | ||
| DCI | 0~100mA | -9999~19999 | ±0.2% | |
| 4~20mA | -9999~19999 | ±0.2% | ||
| TC | S | -50.0~100.0℃ | ±3.7℃ | |
| 100.0~1768.0℃ | ±2℃ | |||
| B | 0~1820.0℃ | ±2℃ | ||
| K | -50.0~1372.0℃ | ±2℃ | ||
| E | -50.0~1000.0℃ | ±2℃ | ||
| J | -50.0~1200.0℃ | ±2℃ | ||
| T | -199.90~320.00℃ | ±2℃ | ||
| Wer3-25 | 0.0~2300.0℃ | ±5℃ | ||
| RTD | Pt100 | -200.0~850.0℃ | ±1℃ | |
| Cu50 | -50.00~150.00℃ | ±1℃ | ||
| 電阻 | 0~350Ω | -9999~19999 | ||
| 頻率 | 0－10KHZ | 0~19999 | ±1 | |
安裝方式：嵌入式儀表板安裝（垂直儀表盤），允許向后傾斜30度安裝，左右水平。
儀表板厚度：2-26mm
外型尺寸：288（W）×288（H）×168（D）mm
重量：5Kg
◇輸出信號
配電：16路配電，8組24VDC輸出，輸出電流60mA/組
24路可組態繼電器觸點輸出，觸點容量為3A、250VAC（阻性負載）默認為常開觸點。
zui多12路模擬量變送輸出，4-20mADC,負載電阻＜600Ω。
◇通訊、打印
通訊接口：RS-232C、RS-485和Ethernet RJ45
波特率：1200、2400、9600、57600（RS-232C、RS-485）、10M（Ethernet）
打印接口：RS-232C直接連接串行微行打印機
◇補償運算
蒸 汽：根據IFC67公式計算蒸汽密度補償蒸汽的質量流量。
一般氣體：溫度、壓力補償測量標準體積流量。
天然氣：溫度、壓力補償測量標準體積流量。
液 體：溫度補償測量標準體積流量或質量流量。
◇累積范圍
0-99999999
◇數據備份和轉存
256M-1G優盤可選；
◇記錄時間間
| 記錄間隔 | 1秒 | 2秒 | 5秒 | 10秒 | 15秒 | 1分鐘 | 2分鐘 | 4分鐘 |
| 記錄長度 | 72小時 | 6天 | 15天 | 30天 | 45天 | 180天 | 360天 | 750天 |
±0.2%FS
◇顯示方式
640×480點陣、高亮度、大屏幕、寬視角10.4寸真彩圖形液晶顯示屏,CCFL背光
◇保護方式
內置Flash存儲器保護參數和歷史數據,斷電后可保存.
◇供電電源
開關電源85VAC-265VAC,50HZ±5%，功耗＜120W
四、四十通道彩色無紙記錄儀產品選型
| ZQ-3000 四十通道彩色無紙記錄儀 | |||||||||||||
| ZQ-3000 | 60 | □ | -□ | □ | □ | □ | □ | □ | □ | □ | □ | ||
| 型號 | 選型代碼 | 說明 | |||||||||||
| 60 | 尺寸（288×288×168) | ||||||||||||
|
萬 能 輸 入 |
08 | 八路輸入 | |||||||||||
| 16 | 十六路輸入 | ||||||||||||
| 24 | 二十四路輸入 | ||||||||||||
| 40 | 四十路輸入 | ||||||||||||
| 頻率 輸入數量 | N | 無要求 | |||||||||||
| 08 | 八路頻率信號輸入 | ||||||||||||
| 16 | 十六路頻率信號輸入 | ||||||||||||
| 24 | 二十四路頻率信號輸入 | ||||||||||||
| 32 | 三十六路頻率信號輸入 | ||||||||||||
| 40 | 四十路頻率信號輸入 | ||||||||||||
|
繼電器 報警輸出 |
可組態 | 00 | 無 | ||||||||||
| 12 | 十二路 | ||||||||||||
| 24 | 二十四路 | ||||||||||||
| 變送輸出 | N | 無要求 | |||||||||||
| A4 | 4路變送輸出 | ||||||||||||
| A8 | 8路變送輸出 | ||||||||||||
| A16 | 16路變送輸出 | ||||||||||||
| PID調節輸出 | N | 無要求 | |||||||||||
| P4 | 4路PID調節輸出 | ||||||||||||
| P8 | 8路PID調節輸出 | ||||||||||||
|
通訊/打印 功能 |
0 | 無 | |||||||||||
| 1 | RS-232C通訊 | ||||||||||||
| 2 | RS-485通訊 | ||||||||||||
| 3 | RS-232C打印 | ||||||||||||
| 以太網通訊 | N | 無 | |||||||||||
| E | 以太網通訊 | ||||||||||||
| 配電輸出 | N | 無 | |||||||||||
| P | DC24V配電輸出 | ||||||||||||
| 流量積算 | 0 | 無 | |||||||||||
| 1 | 無溫壓補償?shù)牧髁糠e算 | ||||||||||||
| 2 | 帶溫壓補償?shù)牧髁糠e算 | ||||||||||||
|
USB 轉存功能 |
/0 | 無 | |||||||||||
| /U | USB轉存功能 | ||||||||||||
| 注：輸入數量+頻率輸入數量+變送輸出數量+PID調節輸出數量≤40 | |||||||||||||

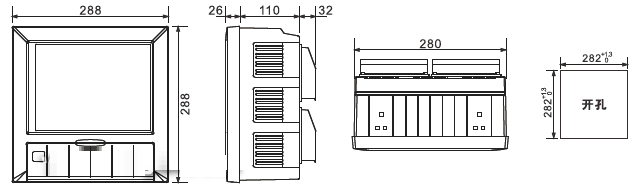

五、四十通道彩色無紙記錄儀儀表外形尺寸，安裝方法及開孔尺寸
開孔尺寸：282×282

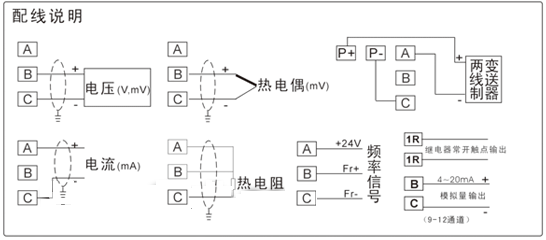

六：四十通道彩色無紙記錄儀接線方式
