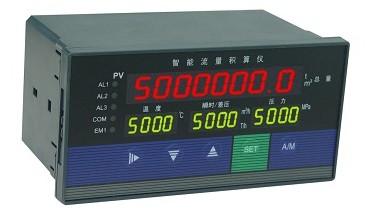

ZQ-XMJA 智能流量積算儀
產品特點:
智能流量積算儀引與各種流量傳感器或變送器、溫度傳感器或變送器和壓力變送器配合使用,智能流量積算儀可對各種液體、蒸汽、天然氣、一般氣體等流量參數進行測量顯示、累積計算、報警控制、變送輸出、數據采集及通訊
產品應用:顯示功能:可顯示累積流量、瞬時流量、差壓、溫度、壓力、密度、頻率、當前時間等參數可以
在線咨詢訂購熱線:0517-86899533
ZQ-XMJA 智能流量積算儀與各種流量傳感器或變送器、溫度傳感器或變送器和壓力變送器配合使用,智能流量積算儀可對各種液體、蒸汽、天然氣、一般氣體等流量參數進行測量顯示、累積計算、報警控制、變送輸出、數據采集及通訊。
2.線性積算、開方積算任意設定;
3.瞬時流量、累積流量、溫度、壓力多種參數顯示;
4.小信號切除功能,切除范圍0~5%可選;
5.累積流量值可通過面板按鍵清零,清零操作可鎖;
6.掉電保護功能,累積流量值掉電保持時間大于5年,所有設定值掉電后保持;
7.先進的模塊化結構,配合功能強大的儀表芯片,功能組合、系統升級非常方便。
2.分 辨 力:1/20000、14位A/D轉換器;
3.顯示方式:雙排同時顯示,上排四位數碼管顯示瞬時流量,下排八位數碼管顯示累積流量采樣周期:0.5S
報警輸出:瞬時流量二限報警,繼電器輸出觸點容量 AC220V/3A;
4.變送輸出: 4~20mA、0~10mA、1~5V、0~5V 精度:±0.3%FS;
5.通訊輸出:接口方式--隔離串行雙向通訊接口RS485/RS422/RS232/Modem;
6.波特率--300~9600bps內部自由設定;
7.饋電輸出:DC24V/50Ma;
8.電 源:開關電源 85~265VAC 功耗4W以下。
一、流量積算儀功能特點:
1.全范圍自動溫度、壓力補償運算,補償方式任意設定;2.線性積算、開方積算任意設定;
3.瞬時流量、累積流量、溫度、壓力多種參數顯示;
4.小信號切除功能,切除范圍0~5%可選;
5.累積流量值可通過面板按鍵清零,清零操作可鎖;
6.掉電保護功能,累積流量值掉電保持時間大于5年,所有設定值掉電后保持;
7.先進的模塊化結構,配合功能強大的儀表芯片,功能組合、系統升級非常方便。
二、流量積算儀的技術指標:
1.基本誤差:0.5%FS或 0.2%FS±1個字;2.分 辨 力:1/20000、14位A/D轉換器;
3.顯示方式:雙排同時顯示,上排四位數碼管顯示瞬時流量,下排八位數碼管顯示累積流量采樣周期:0.5S
報警輸出:瞬時流量二限報警,繼電器輸出觸點容量 AC220V/3A;
4.變送輸出: 4~20mA、0~10mA、1~5V、0~5V 精度:±0.3%FS;
5.通訊輸出:接口方式--隔離串行雙向通訊接口RS485/RS422/RS232/Modem;
6.波特率--300~9600bps內部自由設定;
7.饋電輸出:DC24V/50Ma;
8.電 源:開關電源 85~265VAC 功耗4W以下。
三、流量積算儀選型表:
型 號 | 說 明 | ||
ZQ-XMJA | 智能流量積算控制儀 | ||
設計程序 | 9 | 9000系列儀表 | |
顯示方式 |
1 2 |
雙屏顯示 雙屏單光柱顯示 |
|
輸入方式 |
1 2 3 |
直流電流信號(0~10mA、4~20mA) 直流電壓信號(0~5V、1~5V、0~20mV、0~75Mv、0~200mV) 頻率輸入 |
|
流量方式 |
1 2 3 4 |
主輸入信號與瞬時流量為比例方式 主輸入信號與瞬時流量為開方方式 主輸入信號與瞬時流量為比例方式,有小信號切除 主輸入信號與瞬時流量為開方方式,有小信號切除 |
|
調節方式 |
0 1 2 |
無繼電器輸出 二個繼電器輸出,可分別對瞬時流量或累積流量控制 四個繼電器輸出,可分別對瞬時流量或累積流量控制 |
|
補償方式 |
0 1 2 3 4 5 6 |
普通流量方式,不含溫度或壓力補償 飽和蒸汽用電壓或電流信號作壓力補償方式 飽和蒸汽用電壓或電流信號作溫度補償方式 飽和蒸汽用Pt100熱電阻作溫度補償方式 過熱蒸汽用電壓或電流信號作溫度與壓力補償方式 過熱蒸汽用電壓或電流信號作壓力補償、用Pt100熱電阻作溫度補償 不含溫度或壓力補償,有顯示轉換系統設置 |
|
外形尺寸 |
H V F |
橫式160×80×80mm 開孔:152×76 豎式80×160×125mm 開孔:76×152 方式96×96×110mm 開孔:92×92 |
|
24V輸出 |
P |
缺省為無24V直流電源輸出 帶24V直流電源輸出(可做二線制變送器電源) |
|
通訊接口 |
T |
缺省為不帶通訊接口 帶RS232或RS485通訊接口 |
|
供電方式 |
K W |
缺省為220V.AV 開關電源85~260V.AC 開關電源18~36V.DC或18~36V.AC |
