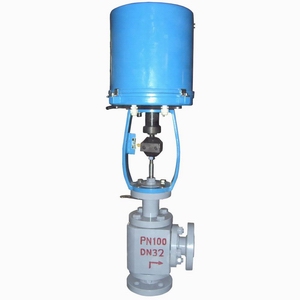

ZQ-ZDLS電動角型調節閥
產品特點：
電動角形閥輸入由變送器送來的直流電流信號，經伺服放大器放大后驅動執行機構，產生軸向推力，帶動調節閥動作，從而引起介質流量的變化，以達到調節系統中各種熱工參數的目的
產品應用：廣泛地應用于電力、冶金、石油、化工、輕工食品等工業部門的自動控制系統中。
在線咨詢訂購熱線：0517-86899533
.jpg)
■ 概述
ZQ-ZDLS 電子式電動角型調節閥，由3810L型（或PSL系列）直行程電子式電動執行機構和角型閥組成。內含飼服功能，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。角形閥體積小、重量輕、閥芯采用頂導向結構，具有流路簡單、阻力小、易于沖洗的特點。適用于要求直角連接，介質為高粘度、含懸浮物和顆粒狀介質的調節。
■ 閥體
型 式：角型單座鑄造球型閥
公稱通徑：20、32、40、50、65、80、100、125、150、200mm
公稱壓力：PN1.6、4.0、6.4MPa
法蘭標準：JB/T79.1-94～79.2-94等
材 料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
上 閥 蓋：標準型-17～+230℃、散熱型+230～+450℃、低溫型-60～-196℃、波紋管密封-40～+350℃
壓蓋型式：螺栓壓緊式
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料
■ 閥內組件
閥芯型式：單座柱塞型閥芯
流量特性：等百分比特性和線性特性
材 料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
■ 執行機構
型 式：電子式電動執行機構（如PSL、3810等）
電 源：220V或380V
輸入信號：4-20mA或1-5V·DC
輸出信號：4-20mA·DC
■ 閥作用型式
分電關式(B)或電開式(K)閥
